沿著臺北南端的「新烏公路」朝著烏來行駛,後半部分的路程,總有一條名為「南勢溪」的河流相伴。若是在這條道路的九點多公里處向河床望去,你會發現河流當中,存在著一些水泥構造物的殘跡。
隨著時間流逝,河床上的遺構多半已被泥沙淹沒,附近也缺乏清楚的說明指引,以至於很少有人知道這些遺跡的真實身分,其實是 1905 年與「龜山水力發電所」同時建造的攔河堰 —— 換句話說,它是臺灣第一座發電廠的附屬設施。

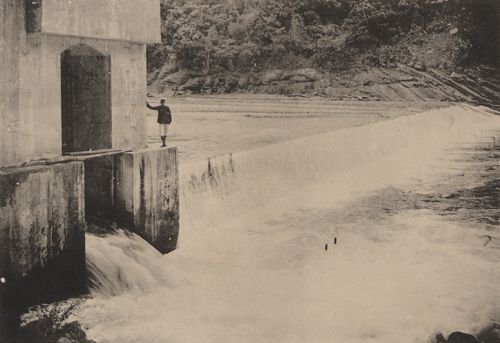

老照片裡的「台北第一發電所堰堤」全景。(圖像來源:中央研究院臺灣史研究所檔案館)
國際趨勢底下的龜山發電所
「南勢溪」的河水從攔河堰溢流而下,沒過多久,就會與「北勢溪」匯集在一起,成為流貫雙北地區的「新店溪」。河流的交會處,正是龜山發電所的所在位置。
這是臺灣第一次運用城市邊緣的河川來建造水力發電廠,再透過城市裡的變電所來轉換電壓、向用戶供應電流。可以說,近代臺灣的電力生產與輸送系統,就是以龜山發電所為起點,逐步串連成一個蔓延全島的網絡。
其實1905 年龜山發電所的興建,也呼應著當時全球電力技術發展的趨勢 ── 採用了交流電系統。會這麼說是因為在不久之前,美國西屋公司(Westinghouse Electric Corporation)所代表的交流電陣營,才剛剛在所謂的「電流戰爭」當中取勝。
時間拉到日本剛開始統治臺灣的1895 年,美國人也正準備要利用尼加拉瀑布(Niagara Falls)來興建水力發電廠,並運用西屋公司的交流電系統,將電流送往鄰近城市。這是當時世界規模最大的電力建設計畫,而交流電的穩定性也在電廠開始運轉後獲得更有力的驗證。
此後,交流電系統迅速向世界各地擴散開來,臺灣也同樣受到這股浪潮影響 —— 實際上,裝設在龜山發電所裡的三部 250 kW 發電機,也正是由美國的西屋公司所製造。

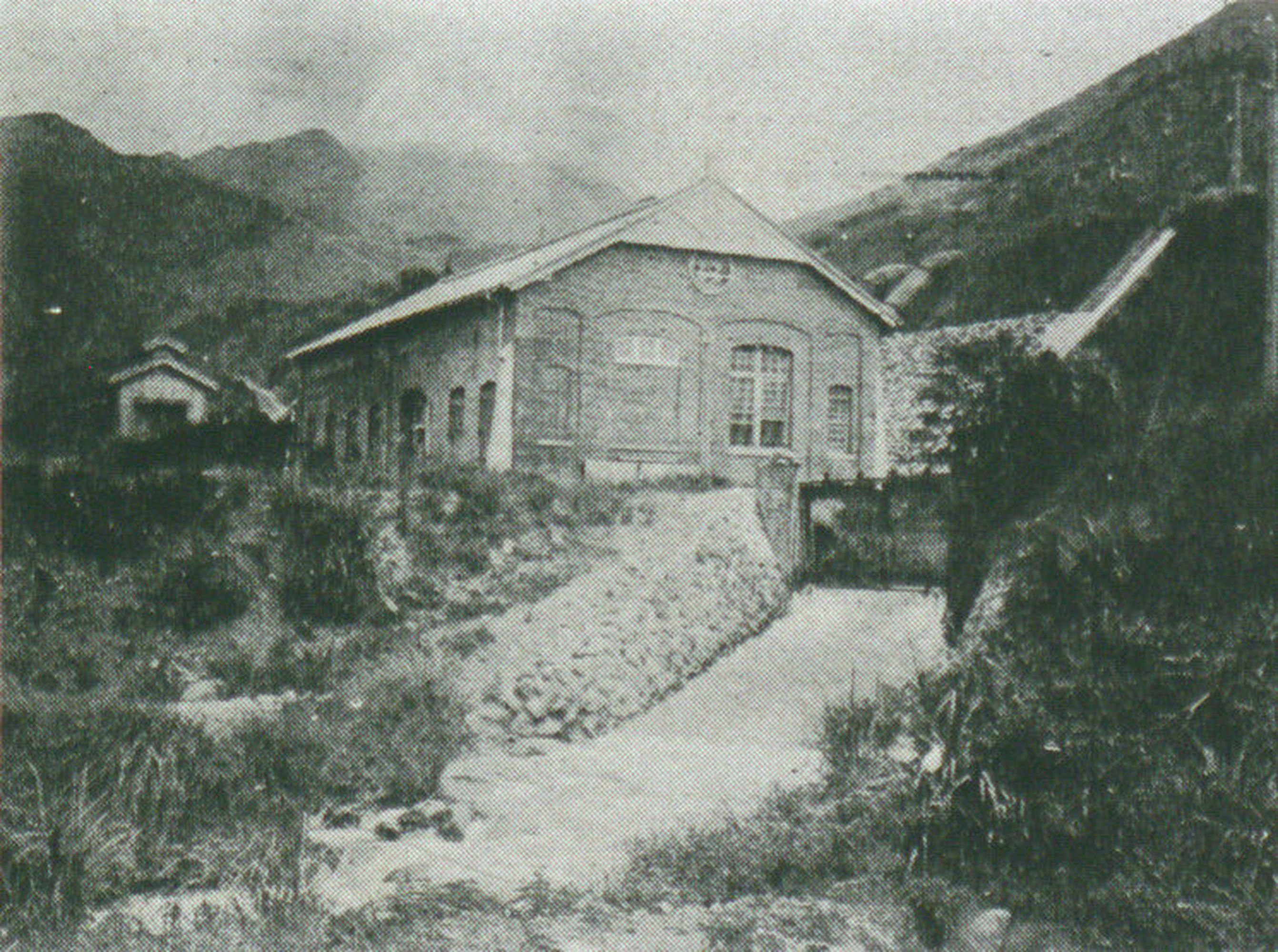

老照片裡的龜山發電所,不幸在 2012 年坍塌,目前只餘下局部的建築殘跡。
(圖像來源:中央研究院臺灣史研究所檔案館)
水輪機的技術史
每一部發電機,必須有動能來驅使它運轉。而在水力發電廠當中,這股動能則必須依賴「水輪機」(water turbine)來提供。
人類很早就已經懂得運用水力來驅使水車運轉,再用它來帶動磨坊裡的石磨、冶鐵場裡的鼓風爐。大致來說,水輪機就是水車的進階版本,它能夠承受更猛烈的水流衝擊,產生更強大的動力。
然而,在 18 世紀後期工業革命發生、大量機械設備開始被製造出來以前,人類還沒有什麼動機要去改良水車,獲取更多動力。也因此,水輪機的技術革新一直到近代才開始發生。
1832 年代,有個名叫傅聶宏(Benoît Fourneyron)的法國工程師,率先製造出一部 50 匹馬力的水輪機 —— 這部高效率的機器,是早期水輪機改良過程裡的一塊里程碑。後來,美國尼加拉瀑布水力電廠所使用的水輪機,也是採用傅聶宏的設計。
除了傅聶宏以外,19 世紀以降,世界各地還有許多工程師,也都嘗試對水輪機進行改良。這些改良版本常常會冠上他們的名字,譬如「法蘭西斯式水輪機」( Francis turbine)、「佩爾頓式水輪機」(Pelton Turbine)、「卡布蘭式水輪機」(Kaplan turbine)。到了 20 世紀,這些機器也陸續被引進臺灣,成為各個水力發電廠的心臟。
引進臺灣的水輪機
若想要知道這些水輪機究竟有什麼差別,你同樣可以在新店溪流域找到答案 —— 今天,「桂山發電廠」大門外的道路兩旁,就陳列著前述三種水輪機的內部機件。
這些機件,全都拆卸自退役的水力發電機組。它們有的遠從大甲溪的青山分廠運送過來,有的則收集自東部的龍澗、溪口、榕樹等地。此外,附近還設有解說牌,詳盡說明各種水輪機的構造與運作原理。循著這條道路走向桂山電廠,彷彿也是走在一部臺灣水力發電的技術簡史之中。
水輪機雖然都是西洋名字,原始技術也都從歐美發展起來,但在日治時期,引進臺灣的水輪機,卻不一定都是由西方國家生產。特別在 1910 年代以後,大肆建設水力發電廠的日本,亟欲實現水輪機的國產化,於是開始鑽研其製造技術。
1910 年,有一家名為「電業社」的日本公司,就設立了「水車部」,專門要來製造水輪機。後來,這家公司的生意越做越大,版圖甚至延伸到臺灣來。 1922 年竣工啟用的宜蘭「天送埤發電所」(今蘭陽電廠天埤機組),就採用電業社製造的三部水輪機(1933 年又再增加一部)。今天,這些歷史已經超過百年的水輪機,也仍在穩定運作當中。
水力發電為主的時代
臺灣是一座高山之島,布滿了發源自山區的湍急河流,而豐沛的水力資源,也造就了建造水力發電廠的理想場域。
在臺北之外, 1910 年,「竹仔門發電所」(今高屏發電廠竹門機組)也開始向臺南送電。其後,臺中的「后里發電所」(今大甲溪發電廠后里機組)、東部的「砂婆礑第一水力發電所」(今已廢棄,僅存遺跡)、乃至於全島各地的水力發電廠也都陸續啟用。這是臺灣電業史的起步階段,一個水力發電為主的時代。
二十世紀後期,臺灣迅速邁向經濟起飛,電力需求也不斷成長。單靠水力發電,已很難滿足用電缺口。於是,電力事業的建設資源,漸漸被轉移到其他發電方式。然而,水力發電在臺灣仍有進展。 1980 年代以後台電也應用了抽蓄式水力發電技術,於日月潭興建兩座抽蓄式電廠。
回顧臺灣水力發電的技術發展過程,其中許多環節,都呼應著當時的國際潮流。而在水力發電之外,你會發現臺灣電力事業史的每個篇章,其實也同樣與整個世界的脈動緊密扣連,息息相關。
參考資料與延伸閱讀
- 王舜薇等,《文明初來電:新店溪水力發電百年記》,臺北:台灣電力公司,2019。
- Lewis Mumford著,陳允明等譯,《技術與文明》,北京:中國建築工業出版社,2009。
- 駱致軒,〈新店溪流域水力發電文物展〉,《源雜誌》,第151期(臺北,2022),頁14-19。
