「中淺測器」與普萊斯流速儀

更新日期：2026-01-29

作者：陳韋聿

在「電業文物典藏」網站當中，我們可以找到五部由日本「中淺測器」所生產的「流速儀」（詳附錄）。這五部儀器，各自遺留的零件都不盡相同。不過，它們全都保留了一個造型如同花朵般、可旋轉的錐形杯組 —— 這是普萊斯流速儀（price current meter）最主要的構成元件。這種儀器的運作原理，是藉著水流衝擊，推動錐形杯組旋轉，再透過其他輔助工具（例如碼表、音響裝置等等）來計算錐形杯組的旋轉次數，幫助使用者判讀流速。

根據美國國家歷史博物館（National Museum of American History）網站的介紹，普萊斯流速儀是美國工程師威廉．岡恩．普萊斯（William Gunn Price）在 1882 年設計出來的專利產品，後來交由美國紐約的儀器設備公司（今名為 Gurley Precision Instruments ）量產銷售。1890 年代，日本的一些土木、河工教科書，亦已介紹到這種新型儀器。

有趣的是，從一些歷史文獻看來，中淺測器原本只是從外國引進普萊斯流速儀到日本銷售。然而，這家公司似乎在 20 世紀前期漸漸掌握了流速儀的製作技術，並逐步轉型為製造商，繼而能夠生產出台電所典藏的這五部儀器。

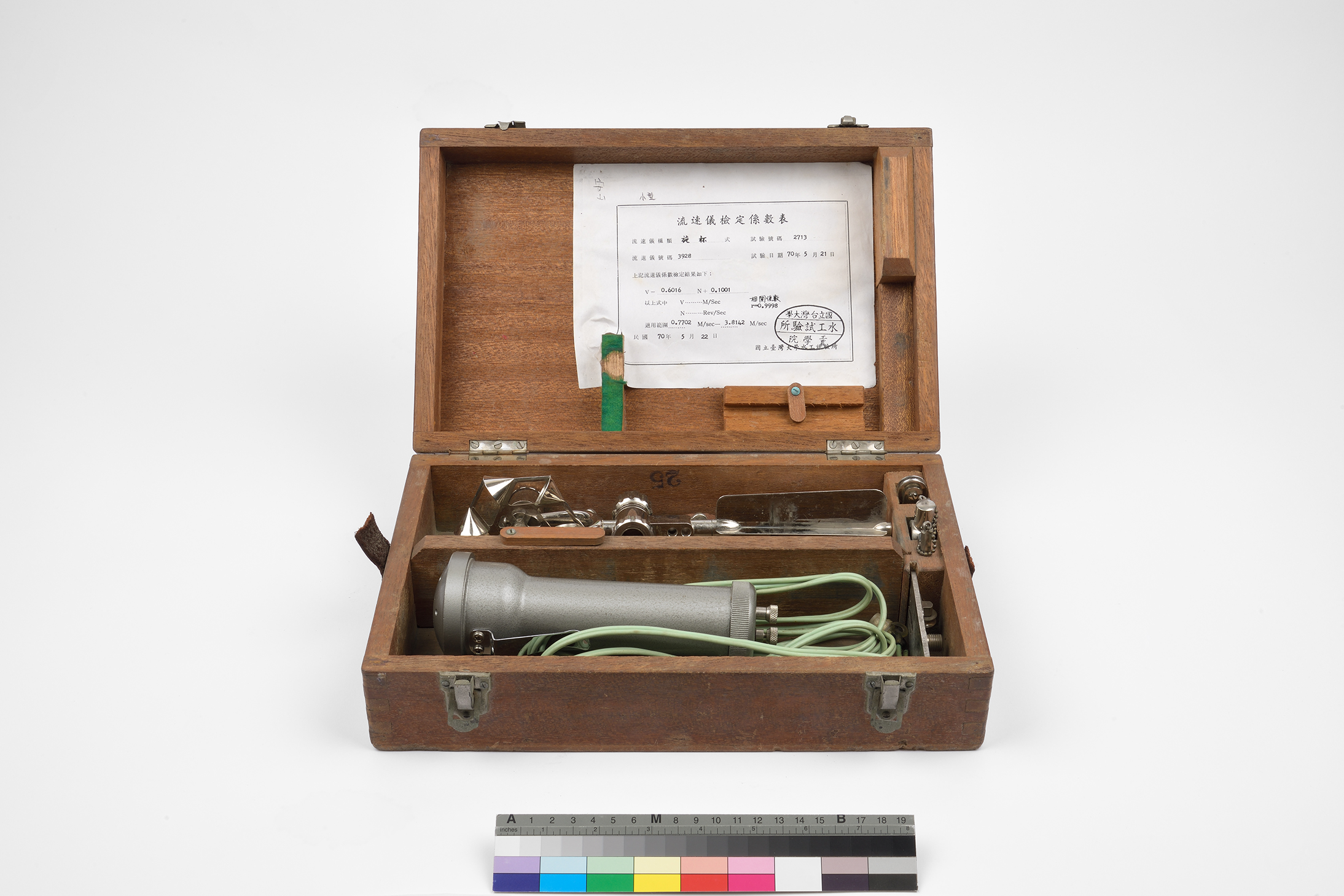

台電公司典藏的「中淺測器製小型旋杯式流速儀及測桿」01
台電公司典藏的「中淺測器製小型旋杯式流速儀及測桿」。

中淺測器的起源，其實是 1852 年創業於東京日本橋一帶的「中村淺吉商店」。可能是順應明治維新以後高速成長的土地測量需求，它在 1879 年將正式名稱改為「中村淺吉測量器械舖」（但在許多場合仍沿用「中村淺吉商店」這個名字）， 1943 年又進一步改稱「中浅測器株式會社」 —— 從公司名稱改動的歷程來看，台電典藏的流速儀，其生產年份的上限不會早於 1943。

那麼，中淺測器是從什麼時候開始販售普萊斯流速儀呢？相關線索，或許可以從該公司留下的商品目錄著手找尋。

日本國會圖書館的「デジタルコレクション」網站，收錄有三個不同版本的《中村浅吉商店目録》，皆出版於大正時代（1912-1926）。這三本型錄，都介紹到一種「プライス、カレントメーター」（ ”Price Current Meter” ），亦即我們所欲尋找的普萊斯流速儀。

1913 年版型錄收錄的普萊斯流速儀，除了附有木造支架、連結於機械碼表的原型版本之外，還有連結於聽音器的「聽音流速計」以及連結於音響裝置的「電働響音流速計」兩版本。後兩者顯然都是較簡易的版本，其售價（分別為 135 元、 175 元）大約只要原型版本（ 475 元）的三分之一。

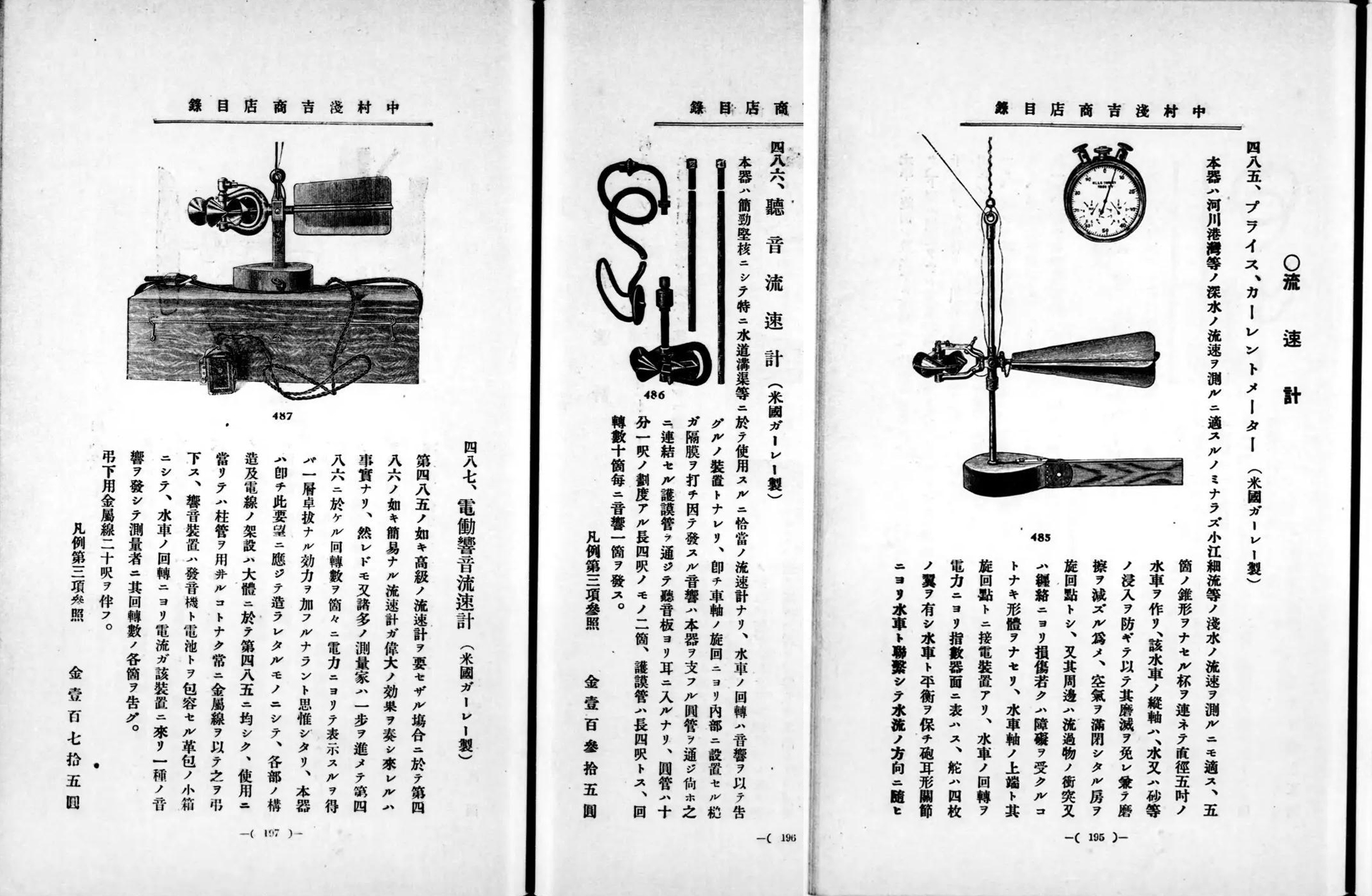

1913 年版《中村淺吉商店目錄》裡的普萊斯流速儀。（圖像來源：日本國會圖書館）

從 1913 年版的型錄來看，當時中村淺吉商店所販售的三種普萊斯流速儀，全都註明由美國的「ガーリー」生產。這家「ガーリー」公司，應當就是前文提過的美國儀器設備公司 W. & L. E. Gurley —— 換句話說，至少在 1913 年，中淺測器在流速儀方面的業務，較精密的高價產品，仍局限於進口銷售。

再看到 1922 年版的型錄，中村淺吉商店也仍售有 Gurley 所生產的「聽音流速計」（音響式流速計）與「電働響音流速計」（電音裝置流速計）。短短六年過去，這兩樣商品的價格已分別上漲到 190 元與 300 元。值得注意的是，在「聽音流速計」這個產品項目上，該公司已經有能力推出更便宜的自製版本，售價只要 100 元！

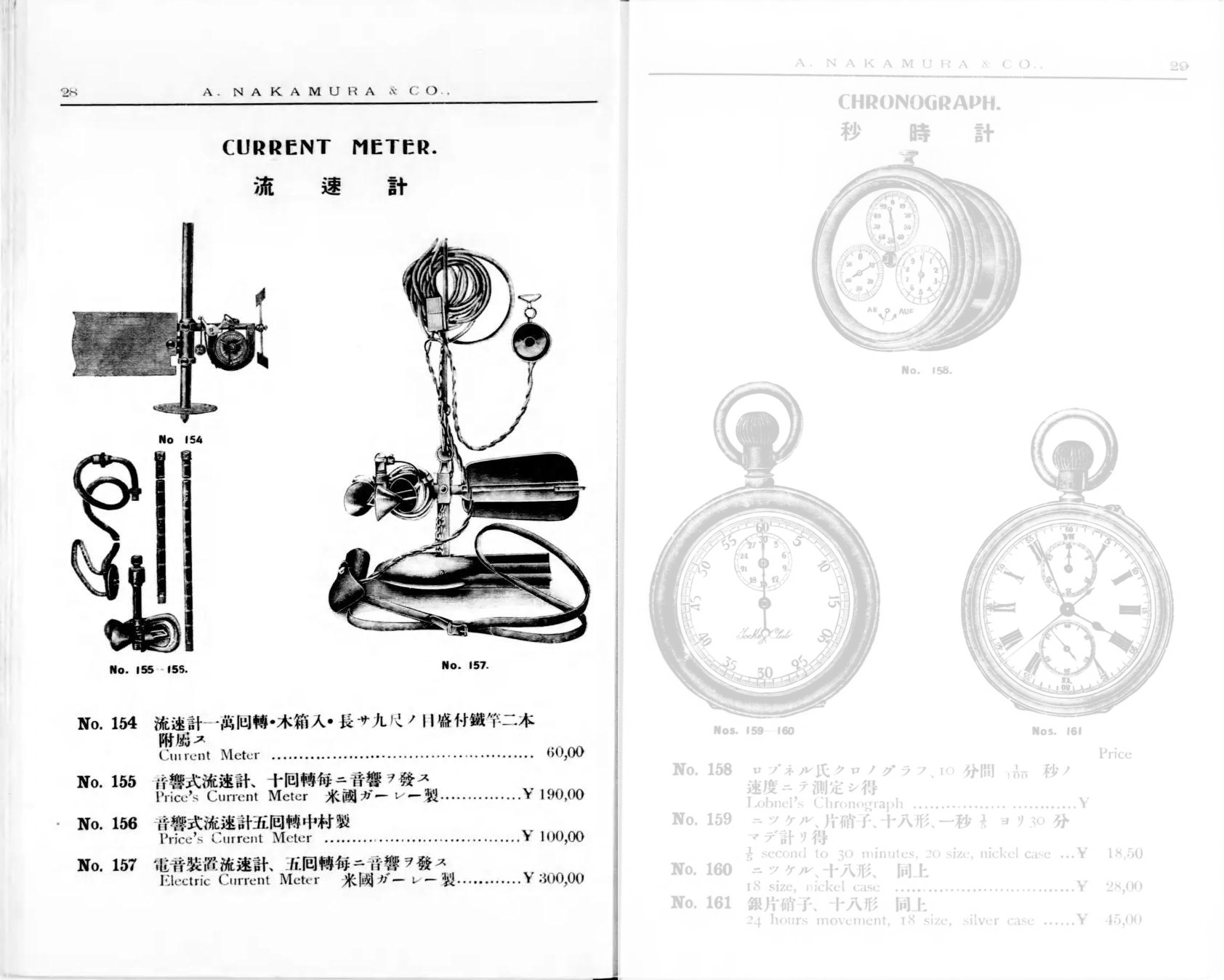

1919 年版《中村淺吉商店目錄》當中，已經可以看到「中村製」的「音響式流速計」
（圖像來源：日本國會圖書館）。

－

總的來說，普萊斯流速儀在 1882 年問世，之後被引進日本，中村淺吉商店正是其進口商。然而，在大正年間，中村淺吉商店的角色逐漸從流速儀的進口轉變為製造。二戰結束後，中淺測器的商業廣告、該公司製作的各類儀器介紹，頻頻見於日本各種牽涉環境測量的出版品當中，顯見其自製產品的銷售版圖日益擴大。銷售到台電的五部流速儀，亦是證明。

就目前所知，台電典藏的五部流速儀中，兩部仍留有 1960 至 1966 年間由日本「通商產業省」核發的「流速計係數試驗成績書」。另外兩部則留有 1980 年代國立臺灣大學水工試驗所的「流速儀檢定係數表」。有趣的是，後者的格式完全是前者的翻版。據此，我們可以推測前三部儀器進口到臺灣的時間點，應當不會早於日本通商產業省的檢驗日期。到了 1980 年代，台電可能為了進行後兩部流速儀的檢校，才由臺大水工所按著同樣格式，出具檢定說明。

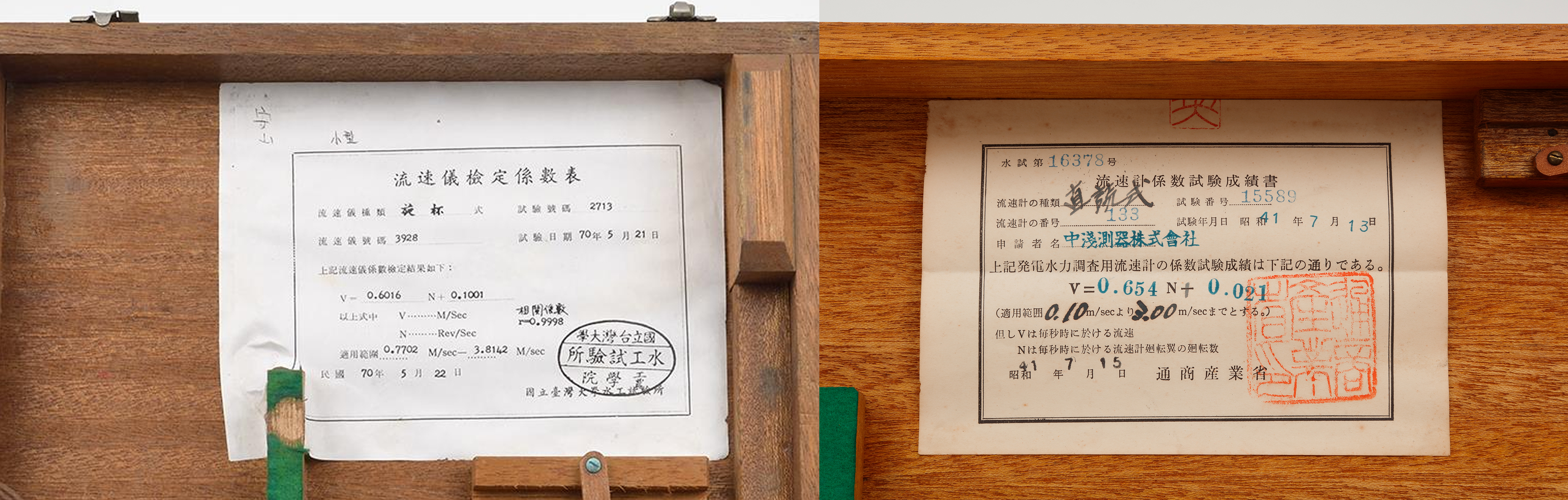

台電典藏的中淺測器製流速儀，留存於木盒中的檢定說明。

中淺測器在 1990 年代以後經歷過合併、改組。今天，這家公司的名稱是「株式会社YDKテクノロジーズ」（YDK Technology），仍是活躍於日本國內航海、航空等各領域的儀器設備製造廠商，臺灣目前也仍有這家公司的產品代理。今天，該公司已不再販售 1882 年發明的普萊斯流速儀。取而代之的是「電波流速水位計」，所應用的測量技術亦已截然不同。

從 1852 年到 2025 年，從美國、日本再到臺灣，普萊斯流速儀所牽繫的歷史，肯定還有許多值得探訪的線索。如果你還知道更多故事，歡迎透過「電業文物典藏」網站的意見交流信箱，與我們分享喔！

相關典藏文物列表

參考資料與延伸閱讀

《中村浅吉商店目録》，1913，日本國立國會圖書館藏。
《中村浅吉商店目録 2版》，1913，日本國立國會圖書館藏。
《中村浅吉商店型録 3版》，1922，日本國立國會圖書館藏。
由美國地質調查局（United States Geological Survey ,USGS）製作的教育訓練影片“Type AA Meter”，詳細解說了普萊斯流速儀的構造、保養、測試等相關知識。
“Price Water Current Meter,” National Museum of American History website.
