日本儀器製造商「玉屋商店」與台電文物典藏

發布日期：2025-04-18

作者：陳韋聿

「電業文物典藏」網站收錄了早期台灣電力公司「電源開發處」曾經使用的諸多科學儀器與工具，其中包括「玉屋商店」製造的三種產品，分別為平板測量儀、求積儀、鋼捲尺。觀察前兩部儀器的外盒，可以見到該公司的商標圖樣、英文名「TAMAYA CO., LTD」以及「GINZA TOKYO JAPAN」（即日本東京銀座）等等資訊。

玉屋商店其實是一家歷史悠久的測量工具與儀器公司，日本許多政府或民間機構目前也都還保存該公司出品的精密器械（諸如日本郵船株式會社、仙台市天文台、東京大學駒場博物館等等）。值得注意的是，玉屋在 19 世紀的崛起，與日本近代史的脈動息息相關。另外，這家公司在日本的儀器技術史上亦頗具重要地位，值得我們仔細做些歷史考掘。

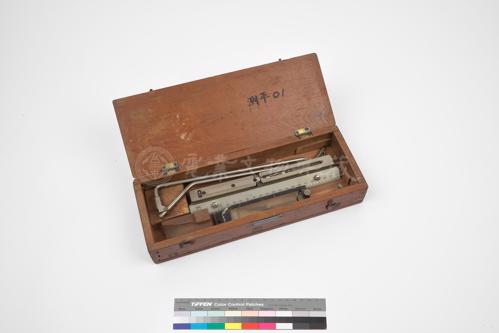

台電典藏的「玉屋製平板測量儀」。（圖像來源：電業文物典藏網站）

玉屋商店最早其實是創業於 1675 年的眼鏡製造商。江戶時代（ 1603-1868 ）初期，眼鏡在諸多西洋舶來品當中市場需求量較大，也較有商機。一些日本工匠在掌握鏡片打磨、鏡架製作等工藝技術以後，遂陸續在城市裡開設「眼鏡屋」，為富有階級提供這種要價不菲的商品，玉屋應也是誕生於同樣脈絡底下。

不過，「眼鏡屋」的業務範圍不只是眼鏡，也會擴及同樣需要精細手藝的鐘錶與其他舶來品。收錄在日本早稻田大學「古典籍総合データベース」網站裡一張江戶時代後期的印刷品，清楚揭示了當時玉屋商店所販售的商品內容，包括各式眼鏡、時鐘、大方儀（經緯儀）、小方儀品（指南針）、分度矩品（量角器）……等等。

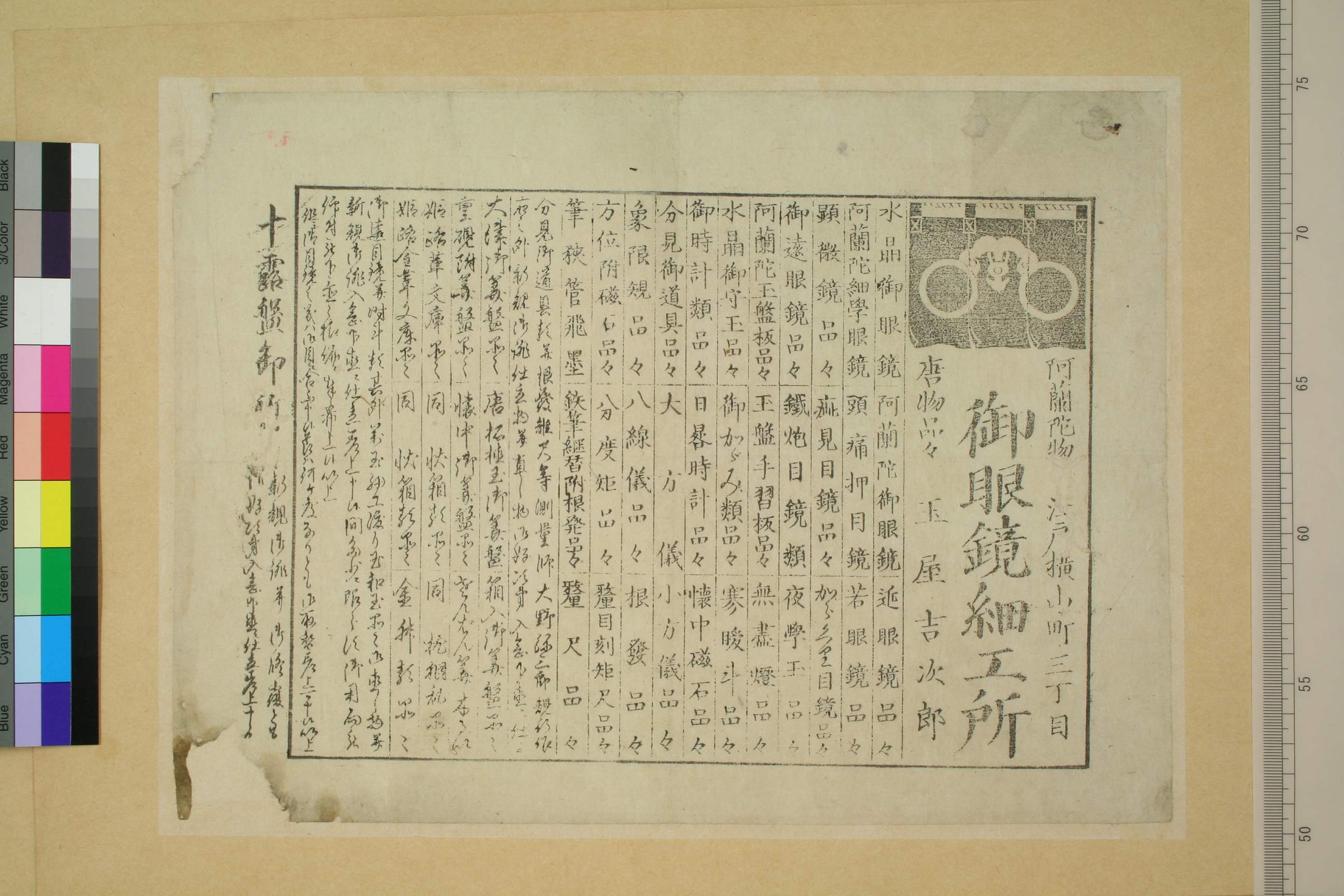

早稻田大學藏「御眼鏡細工所」。（圖像來源：早稻田大學圖書館）

玉屋商店的店址後來從橫山町轉移到南邊一點的銀座地區，出版於 1885 年的《東京商工博覧絵下編》可以清楚見到它的店面形貌。從圖像內容來看，建築物正中間的「玉屋／T. TAMAYA」招牌兩側，各別寫有「時計眼鏡」與「測量器械」的中英文字樣，兩者當即該公司的主要營業項目。圖像右側的文字資訊顯示：當時的玉屋剛剛在 1881 年東京上野的第二回「內國勸業博覽會」當中獲獎，另外在東京的「芝區」已有分店，該公司的業務顯然已有長足進展。

玉屋商店的生意是怎麼成長起來的？ 1910 年出版的《諸官省用達商人名前編》介紹了該公司的創業史，同時提到它崛起的過程。原來 1868 年明治維新以後，日本開始推動「地租改正」，全國精準丈量土地的需求大增，玉屋的經營者抓住機會，及早介入市場，成為政府機關經常採購的工具與儀器品牌，企業版圖亦不斷擴張。當時，玉屋的商品已經賣到中國、朝鮮，還準備出口到更遙遠的法國、墨西哥等地，被譽為日本頂級的測量儀器公司。

《東京商工博覧絵下編》裡收錄的玉屋商店圖繪。（圖像來源：日本國會圖書館）

「玉屋商店」在日本的儀器技術發展史上還有一件事情值得銘記。 1913 年，該公司曾接受東京天文台的委託，替它們製造經緯儀。其實在這之前，玉屋已經開始研發經緯儀的製作技術。 1906 年，從前農商務省延攬的中堀幾三郎便成功仿造進口器械，開發出兩種不同型號的經緯儀。 1920 年代，該公司更成功實現六分儀的國產化。一直到相當晚近的時代，玉屋及其後繼企業仍然以其儀器製造的技術精良而聞名。

日本國立國會圖書館收藏了 1910 至 1937 年間玉屋商店的數本商品型錄。翻查最早的型錄，我們已能夠找到平板測量儀、求積儀、鋼捲尺等等器械。不過，後兩種工具在所有型錄當中，並未出現與台電典藏品相仿的型號，推測台電的玉屋製求積儀、鋼捲尺都是更晚期的產品。

1937 年玉屋商店的第 10 版型錄，收錄了一種「田村式平板測量儀」。這種盒裝器械裡的零組件內容，包括照準儀（alidade）、方框羅針、求心器等等，與台電典藏的平板測量儀非常相符。「田村式平板測量儀」在前一版型錄（ 1932 ）亦曾出現，但細節稍有不同，也許第 10 版型錄裡的儀器已經過改良。無論如何，台電典藏品就是 1930 年代已開始銷售的「田村式平板測量儀」，這點殆無疑義。今天，日本一些民間公司仍在販售同一種儀器（例如株式会社ソーキ、株式会社ソシオコーポレーション）或製作使用教學。從器械內容看來，其整體形制仍與 1937 年的產品無甚差別。

同樣根據第 10 版型錄所揭露的資訊： 1937 年，該公司已經在東京擁有三家儀器生產工廠，並且在大阪、福岡等地設立營業據點。 20 世紀後期，該公司仍持續營運，一些雜誌上仍能得見其商品廣告。應當在 1983 年左右，玉屋改名為「タマヤ計測システム株式会社」，迄今仍活躍於日本工商界。

從 1675 年為江戶富豪服務的眼鏡屋，到 20 世紀國產測量儀器的領導品牌，玉屋商店的故事，也呼應著日本近代的歷史起伏。其實， 1937 年出版的那本商品型錄提到，玉屋曾經在 1927 年接獲臺灣總督府的訂單，將產品販售到臺灣來。我們大致可以肯定：將近百年以前，臺灣已經有人在使用玉屋製造的儀器。

今天，除了台電以外，臺灣還有一些機構亦保存著玉屋製的工具與儀器，例如國立科學工藝博物館的量角器、亞興本土測繪博物館的氣象觀測經緯儀等等。除了電力開發以外，這家公司或許還有一些產品，也曾參與早期臺灣諸多方面的建設開發。只是隨著測量儀器的迭代更新，這些器械已被塵封於某個角落。

參考資料與延伸閱讀

〈会社紹介．タマヤ計測システム株式会社〉，日本測量協会《関東支部報》，第39號（2011）。網址：https://www.jsokuryou.jp/Corner/shibu/03kanto/201001/kt1101_7-9.pdf
会田信行，〈日本のクリノメーターの歴史（2）〉，《地学教育と科学運動》，第83號（2019），頁51-55。網址：https://www.jstage.jst.go.jp/article/chitoka/83/0/83_51/_pdf/-char/ja
〈六分儀・金の六分儀〉，「タマヤ計測システム株式会社」網站。網址：https://tamaya-technics.com/sextant/
宮田城之輔，《商品目録 : 器械類第9版》（東京：合名會社玉屋商店發行，1932），頁71-72。網址：https://dl.ndl.go.jp/pid/1054137/1/49
宮田城之輔，《玉屋商店型録第10版》（東京：合名會社玉屋商店發行，1937），頁91-92。網址：https://dl.ndl.go.jp/pid/1090297/1/62
日本測量機器工業会編，《最新測量機器便覧新版》（東京：山崎堂，1980）。網址：https://dl.ndl.go.jp/pid/12596559/1/13
山口晋一編，《諸官省用達商人名鑑前編》（東京：運輸日報社，1910），頁26-27。網址：https://dl.ndl.go.jp/pid/779752/1/31
中山安太編，《東京模範商工品録》（東京：東京模範商工品録編纂所，1907），頁198-199。網址：https://dl.ndl.go.jp/pid/803458/1/208
中桐正夫，〈乗鞍にあった TAMAYA のトランシット〉，《国立天文台・天文情報センター・アーカイブ室新聞》，第49號（2008）。網址：https://prc.nao.ac.jp/museum/arc_news/arc_news049.pdf
〈御眼鏡細工所〉，收錄於早稲田大学図書館「古典籍総合データベース」。網址：https://www.wul.waseda.ac.jp/kosho/bunko10/b10_8019_01/
〈六分儀のご縁〉，仙台市天文台網站，2011年8月25日刊登。網址：https://www.sendai-astro.jp/about/blog/2011/08/post-26.html
