探尋大甲溪流域的壯闊水電足跡,見證臺灣近代化電力建設的成就

發布日期:2024-07-17

作者:林曉薇、溫郁琳

臺灣水力應用受地形限制影響極大,水力發電發展反映歷史及政治變遷、工程技術進展與自然地理的抗衡,更是促進產業經濟發展與生活便利性的重要資源。藉由電力發展,我們看見它如何長久且持續地改變了人類、環境、社會與物質之間的關係及世界。

大甲溪系統的水力電業文化資源,正是展現臺灣電業歷經利用自然地勢、日治時期電源發展計畫、美援時期工程規劃建設及近年來轉型生態電廠的最佳文化路徑潛力路線。

2016年文化部提出建構「臺灣文化路徑」概念,推動主題式、脈絡式的文化資產深度經營方向等議題。「台灣電力文化路徑」的提出,一方面是台電對於自身公司文化資產保存事務的階段性成果展現,以關注多元的有形及無形的文化遺產,利用「主題」突顯系統性文化資產保存觀點,完整詮釋不同主題及地域之路徑構成。另一方面強調文化觀光的應用成果,具有促進台電社會溝通及企業社會責任的多重效益。從流域延伸出的聚落、生活以及自然條件,以水文系統觀點結合週邊環境、電業、聚落及產業特色。展現電業發展影響下的土地、社群及生活的路徑規劃。是連結大眾與電業的吸引力元素。

臺灣中部的水電大動脈

大甲溪全長約124公里,因得天獨厚的地形落差及日本領臺初期採伐林業資源,奠定日治時期對於大甲溪的開發基礎,當時大甲溪蘊藏發電量達140萬瓩,是臺灣中部地區代表性的電業工程,發電量佔當時全島六分之一。

戰後的大甲溪電業工程,歷經美援時期經費支援,完成大壩及各電廠的建置。尤其是1973年封口蓄水的德基大壩,其壩高180公尺,是座混凝土雙曲線型薄拱壩,曾名列遠東第一高壩,目前依然是臺灣第一高壩。大甲溪水力發電網絡更是臺灣最大的「慣常水力發電」事業。

大甲溪流域發電從最上游德基水庫開始,流經德基、青山、谷關、天輪及馬鞍五個電廠,每滴水經過五次發電,發電尾水再流入石岡壩做為農業、工業及民生用水,為中部水資源的大動脈。而這五個發電階段,分別留下大甲溪流域的壯闊水電足跡,見證臺灣近代化電力建設的重要成就。

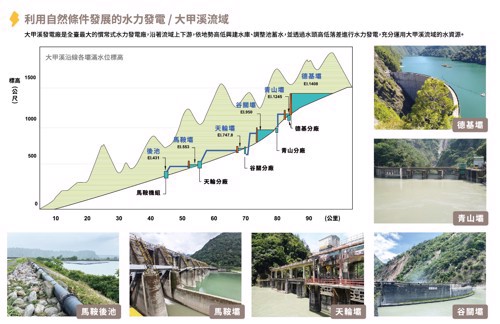

圖一【圖-1】大甲溪全流域開發示意圖(圖片來源:根據大甲溪發電廠提供圖面再製)



走訪大甲溪,踏上「電業產業文化路徑」

大甲溪流域寬廣,多數電廠設施因在運作中不對外開放。我們推薦先拜訪對外開放的白冷大甲溪電力文物館、罣礙居以及馬鞍壩生態園區(預約制)為主,還有不可錯過的電廠冰棒,品嚐在地限定的「五葉松」口味;最後至取水灌溉新社地區的水圳設施「白冷圳」,體現水資源的多元運用。

圖二【圖-2】「電業產業文化路徑」大甲溪流域地圖



1. 德基分廠(未對外開放)

德基分廠位於大甲溪水力發電系統的最上游,此區域的環境險峻,德基水庫導入國際技術及資金,奠定水力工程里程碑,而德基水庫大壩亦為臺灣第一高壩。因重大工程建設造成的殉職紀念碑,分別設立於德基及青山分廠中,是人類面對自然環境的挑戰證明。現今因風災後道路交通不易,仍為管制區。

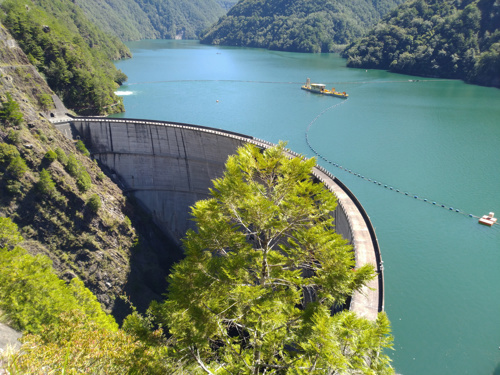

圖三【圖-3】德基水庫大壩高180公尺,為臺灣第一高壩
圖四

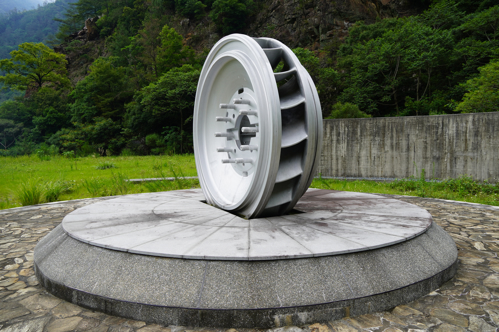

【圖-4】大甲溪發電廠青山分廠殉職人員紀念碑

2. 天輪分廠:白冷大甲溪電力文物館

白冷大甲溪電力文物館為電廠設立的對外展示空間,位於大甲溪發電廠行政中心的天輪分廠旁。天輪分廠可從廠房觀看壓力鋼管、發電機組及尾水等發電系統之場域,並有電力公園、有臺灣葉鼻蝠棲息的電廠隧道等,目前僅接受機關團體參訪預約。

此外,推薦拜訪由台電公司退休廠長創辦的電業主題展示館「罣礙居」,可以認識到不同面向的大甲溪,像是水力發電、中橫工程故事。

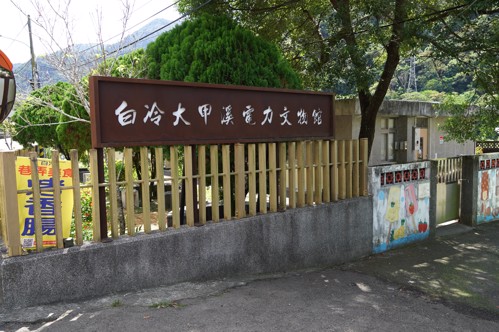

圖五【圖-5】白冷大甲溪電力文物館
圖六

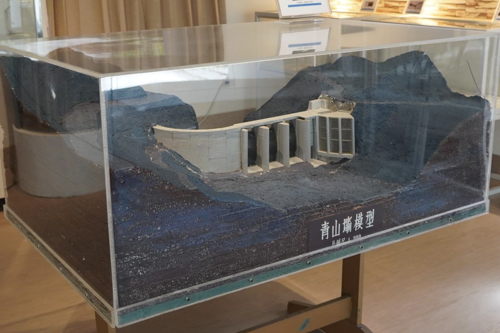

【圖-6】白冷大甲溪電力文物館內的獨特模型展示

3.馬鞍壩生態園區(預約制)

園區包含運作中的馬鞍壩,電廠將舊水閘門控制室,活化為展示空間,介紹大甲溪流域上的各分廠及機組特色,為水力發電系統的動態保存展示,並設置參觀步道及觀魚窗,以及「生態魚道」保護原種魚類族群洄游。

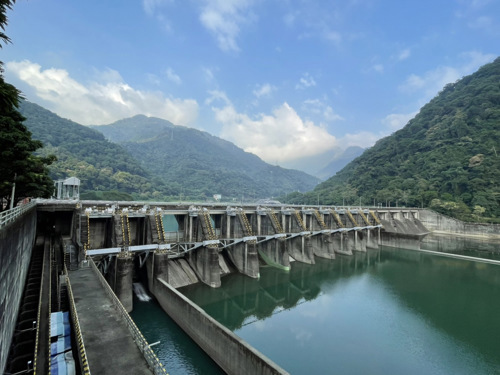

圖七【圖-7】馬鞍壩生態園區

4.社寮機組(未對外開放)

社寮機組位於平地區域,是大甲溪最末端的電廠,發電後的尾水進入灌溉水圳系統。東勢、石岡、新社地區聚落的生活環境樣貌是臺三線客家文化的重要區域,可以藉由現有自行車路線探訪周邊資源。區域內有大甲溪水資源館、臺中客家故事館、土牛客家文化館等館舍,可理解到早期林業轉型,到生活與水的關聯性,以及客家族群的伯公(土地公)信仰。

台電電業本業之外的魅力

大甲溪另一項重要的水利建設「白冷圳」,是日治時期為供應新社臺地遍植甘蔗的灌溉用水,順應地形特色利用虹吸原理興建的水利設施,於日治時期竣工通水,現為臺中市文化景觀。

大甲溪上游主要發源於雪山、桃山、南湖大山等,大甲溪流域的林相及生態豐富,臨接雪霸國家公園、參山國家風景區、八仙山國家森林遊樂區等,也是大甲溪發電廠特別重視環境教育的重要原因,並曾針對德基壩至馬鞍壩間河段進行生態調查。此外,德基分廠及青山分廠周邊大甲溪右岸緊鄰雪霸國家公園南緣,上游支流的七家灣溪更是國寶魚櫻花鉤吻鮭的重要棲息地,在原住民文化、生物多樣性、河川教育及電業水源的永續上,具有關聯性意義。舊稱明治的谷關地區,沿途有溫泉、峭壁溪谷、臺灣二葉松及五葉松,充滿自然魅力。

「台灣電力文化路徑」之理念定位是透過水力發電文化路徑的規劃,一方面理解臺灣電業發展的產業歷史及技術脈絡;另一方面也呈現臺灣島嶼利用特殊地形及水文系統所衍伸的獨特取水、用水設施。

大甲溪流域的壯闊水電足跡,見證臺灣近代電力建設的成就,這些在歷史上累積的發電歷程,展現自然與人文風貌交流,持續動態轉變,透過「台灣電力文化路徑」創造出可供當代人獨特尺度與視野的身心文化體驗,重新連接不同世代人的故事,共同創造當代的記憶。
