迷路就找電線桿？「電力座標」的小知識

更新日期：2025-08-26

出門在外，只要打開手機裡的地圖軟體，我們很快就能知道自己身在何方。不過，如果有一天你迷路於深山之中，有什麼辦法可以幫助你擺脫困境呢？

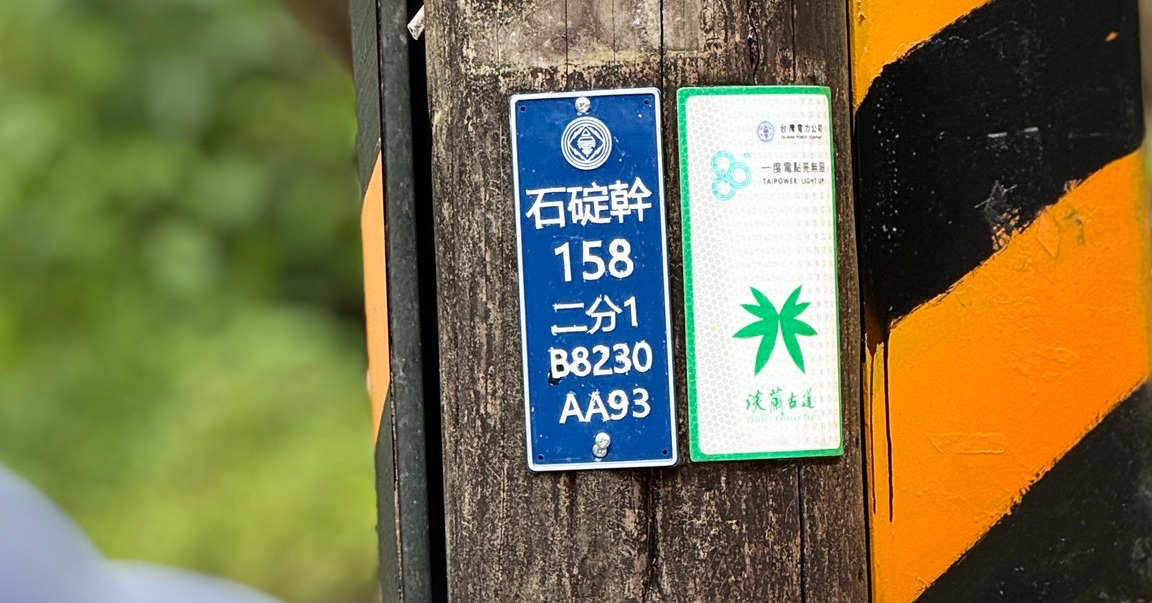

一個簡便的辦法是：尋找附近的電線桿或變電箱！實際上，台電的這些設備，都有各自的編號數字，這些數字代表著所謂的「二度分帶座標」。懂得換算方法的話，配合相應的地圖工具，就可以透過寫在這些設備上的「電力座標」得知自己的位置。如果手邊的電話仍然可以撥通，那麼只要將這組數字提供給警消單位，搜救人員也很快能夠知道你的位置！

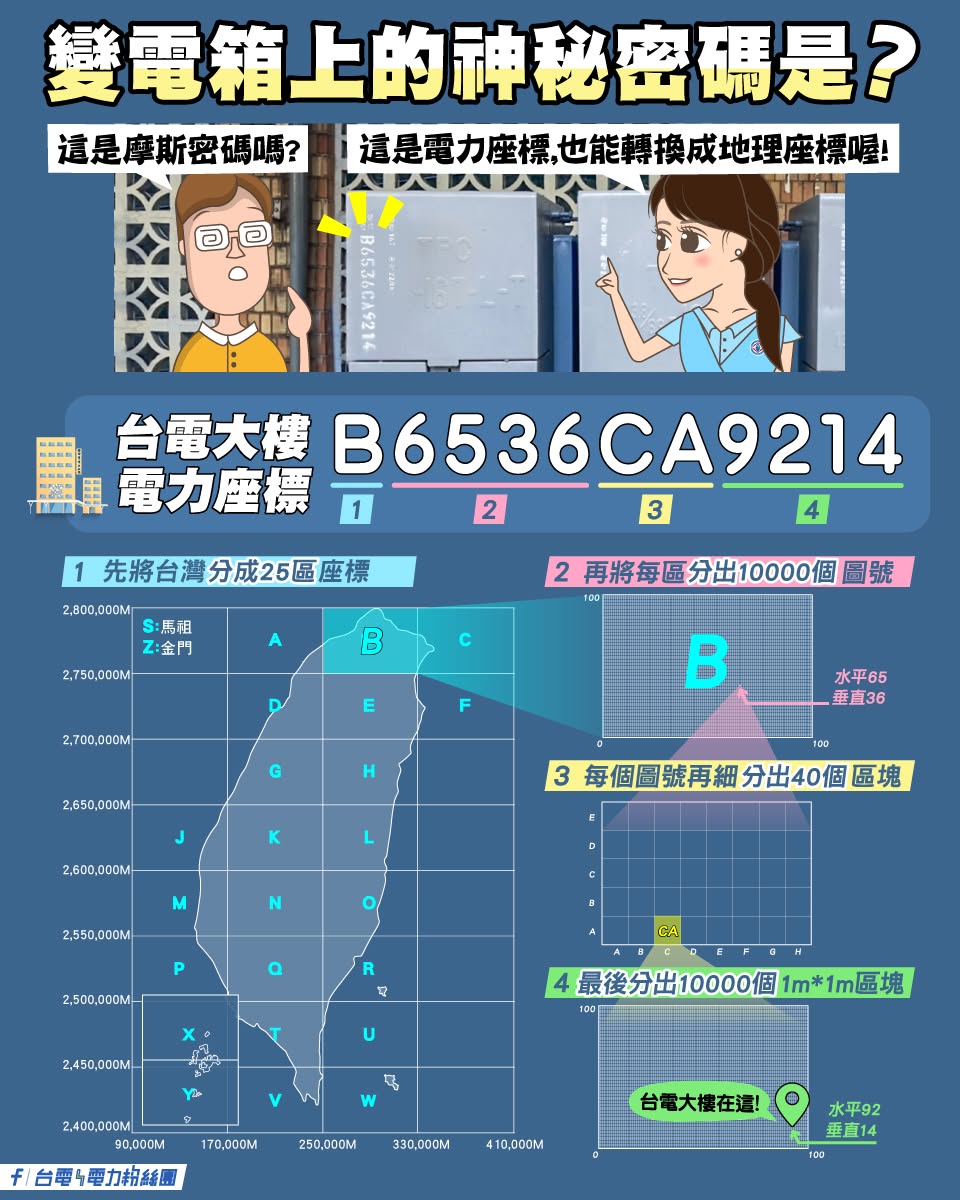

如何判讀「電力座標」呢？根據台電公司發布的《電力小學堂》影片，「電力座標」其實是運用所謂的「二度分帶座標」系統，台電將臺澎金馬等地區切分成所謂的數個不同分區，只要以電線桿上的英文字母與數字做對照，就能掌握自己的位置。比如下圖中的「K6870」代表這一電線桿位於臺灣中部K區內的第6870圖號區，「HE68」則是「K6870」圖號區內更精細的座標位置。按照這個方法，可準確定位到一平方公尺內的範圍呢！

尋找「電力座標」是個非常實用的求生技巧。在臺灣的新聞報導當中，我們能夠發現許多利用「電力座標」脫困的案例。下次出門爬山的時候，不妨在電線桿上面試著練習找找看「電力座標」在哪裡，或許有一天，這些數字也可以幫上你的忙呢！

《電力小學堂》第2課
台電公司製作的《電力小學堂》影片，對於「電力座標」有更進一步的介紹。（影片連結）

電力座標t02
電線桿上的「K6870 HE68」即為「電力座標」。
（圖像來源：經濟部水利署中區水資源分署網站）

參考資料與延伸閱讀

〈敏督利風災受困58人靠電力座標獲救〉，「自由時報」網站，2010年3月7日。
《電力小學堂》第2課山區迷路就靠電力座標，「台電影音網」YouTube頻道，2018年6月1日發布。
蕭景文，《牽電點燈：逐步踏實的配電大業》（臺北：台電，2020），頁119-120。
